Der BTI-CCS Adapter stellt eine Option zum BTI-CCSEB Evaluation Board oder BTI-CCSB2 Ladegerät Bausatz dar.

Mit dem BTI-CCS Adapter und der dazugehörigen Software, ist es möglich, ohne zusätzliche Meßgeräte die Ladekurven des Akkus aufzunehmen und auf einem Bildschirm grafisch darzustellen. Gleichzeitig kann zu jedem Zeitpunkt die Ladespannung, die Ladezeit und die Lademenge kontrolliert werden.

 Sie haben mit dem BTI-CCS Adapter eine Dokumentation über den Ladevorgang und den Zustand Ihrer Akkus in der Hand!

 1. Die Hardware

 1.1. Hardware Vorraussetzungen
- BTI-CCS Ladegerät Evaluation Board oder Bausatz (ab Chip Version CCS9505)
- IBM PC/XT,AT oder kompatibler Rechner mit Herc, EGA oder VGA
- 3,5" Diskettenlaufwerk
- RS232 Schnittstelle
- MS-DOS ab Version 3.0

 1.2. Hardware Aufbau

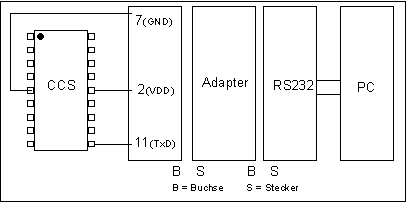

Der BTI-CCS Adapter stellt die Verbindung zwischen dem BTI-CCS Ladegerät Bausatz und dem PC, siehe Blockschaltung Abb.1, her.
Dazu müssen die Pins 5=GND, 14=VDD und TxD des BTI-CCS Ladeprozessors mit den Pins 2, 7 und 11 einer 25-poligen D-Subminiatur Buchse verbunden werden.

 Hinweis!
Der Adapter funktioniert nur in Kombination mit einem BTI-CCS Ladeprozessor mit serieller Schnittstelle (TxD Pin zB. bei CCS9410, CCS9505, CCS9606, CCS9620, CCS9633).
